Chapter 3 程序的机器级表示
3.1 发展历史
1978 年，Intel 发布了第一款 x86 指令集的微处理器——Intel 8086，以此拉开了 Intel x86 系列发展的序幕。IA32 是 x86-64 语言的 32 位前身，是 Intel 在 1985 年提出的。目前现有的 Intel 的大部分操作系统也可以向后兼容 IA32 机器语言。
摩尔定律（Moore's Law）
是由 摩尔（Gordon Moore， Intel公司的创始人之一）在1965年提出的，他认为集成电路上可容纳的晶体管数目，约每隔18个月便会增加一倍，性能提升一倍。
- 摩尔定律在技术不断发展的当下被认为将会很快失效（截止2026.3.23）
3.2 程序编码
linux> gcc -Og -o p p1.c p2.cWhat happens when we run the cmd above?
- -Og 参数表示编译器会使用符合原始C代码整体结构的机器代码，在编译时不会优化代码结构（如 -O1 -O2 -Ofast）
- 预处理: 预处理器扩展源代码，插入用
#include指定的文件，扩展用#define定义的宏 - 编译： 编译器将预处理过后的文件编译为汇编代码，生成
p1.s和p2.s - 汇编： 汇编器将汇编代码翻译为机器代码，生成二进制目标代码文件
p1.o和p2.o - 链接： 链接器可执行目标文件与实现库函数（如printf）的代码链接，生成可执行文件
p
3.3 机器级代码
指令集架构（Instruction Set Architecture, ISA）是软件和硬件的接口，它为机器代码指令提供统一的格式和含义。
x86-64 就是现在 Intel 和 AMD 处理器广泛使用的指令集架构。
// 代码文件: sum.c
long plus(long x, long y);
void sumstore(long x, long y, long *dest)
{
long t = plus(x, y);
*dest = t;
}对应的汇编代码：
sumstore:
pushq %rbx
movq %rbx, %rbx
call plus
movq %rax, (%rbx)
popq %rbx

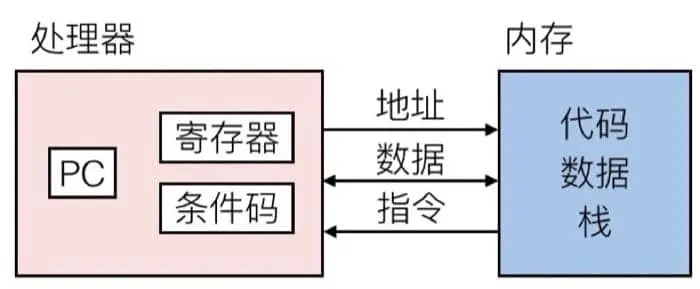

ret在汇编代码中，第一个字符串叫做操作符，后面可能跟着 1/2/3 个以逗号分隔的操作数，为什么是以这样的形式呢？这就要从处理器的运算方式讲起了，先来看看处理器是如何配合内存进行计算的

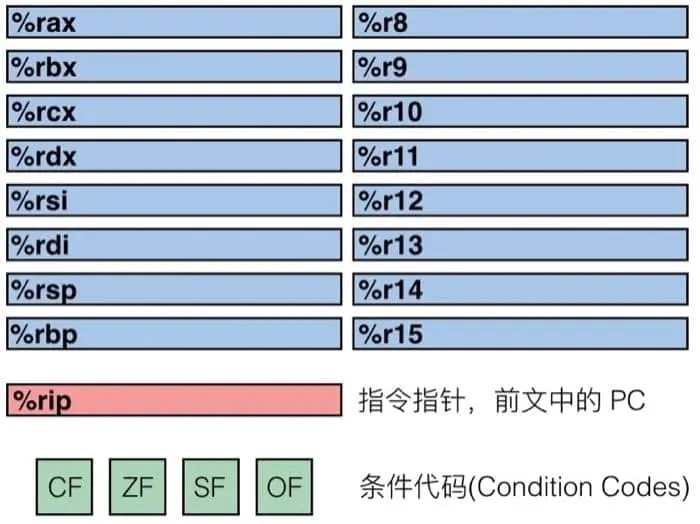

- 程序计数器(PC, Program counter) - 存着下一条指令的地址，在 x86-64 中称为 RIP
- 寄存器(Register) - 用来存储数据以便操作
- 条件代码(Codition codes) - 通常保存最近的算术或逻辑操作的信息，用来做条件跳转 处理器能够执行的操作非常有限， 只有4种，分别是：存储、读取、计算、跳转，其中，存储和读取是在内存和寄存器之间进行的，计算是在寄存器或内存上进行的，跳转是改变程序计数器的值。
我们拿前面程序中的两条指令来具体说明一下从 C 到汇编再到机器代码的变化
// C 代码
*dest = t;
// 对应的汇编代码
movq %rax, (%rbx)
// 对应的对象代码
0x40059e: 46 89 03C 代码的意思很简单，就是把值 t 存储到指针 dest 指向的内存中。对应到汇编代码，就是把 8字节（也就是四个字, Quad words）移动到内存中（这也就是为什叫做 movq）。t 的值保存在寄存器 %rax 中，dest 指向的地址保存在 %rbx 中，而 *dest 是取地址操作，对应于在内存中找到对应的值，也就是 M[%rbx]，在汇编代码中用小括号表示取地址，即 (%rbx)。最后转换成 3 个字节的指令，并保存在 0x40059e 这个地址中。
如何展示程序（例如上面的mstore）的二进制目标代码
可以使用反汇编器确定改代码的长度是14字节，例如linux> objdump -d mstore.o 然后在mstore.o上运行GNU调试工具GDB，输入命令： (gdb) x/14xb multstore， x是显示的简写

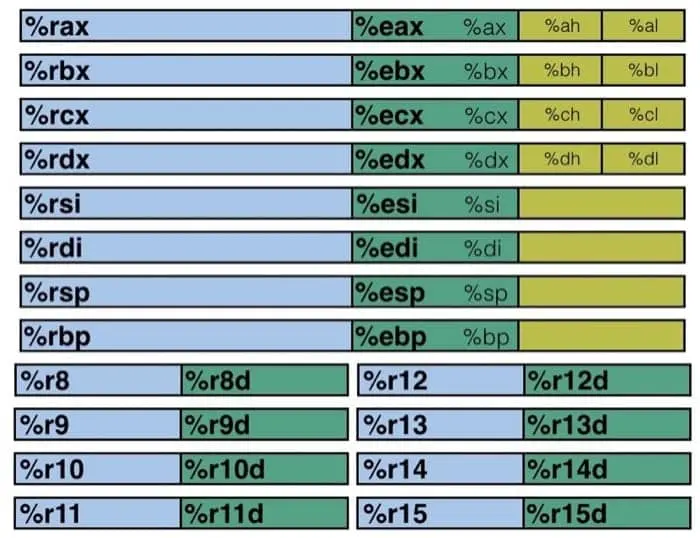

观察寄存器的分布，我们可以发现有不同的颜色以及不同的寄存器名称，黄色部分是 16 位寄存器，也就是 16 位处理器 8086 的设计，然后绿色部分是 32 位寄存器（这里我是按照比例画的），给 32 位处理器使用，而蓝色部分是为 64 位处理器设计的。这样的设计保证了令人震惊的向下兼容性，几十年前的 x86 代码现在仍然可以运行！
前六个寄存器(%rax, %rbx, %rcx, %rdx, %rsi, %rdi)称为通用寄存器，有其『特定』的用途：
- %rax(%eax) 用于做累加
- %rcx(%ecx) 用于计数
- %rdx(%edx) 用于保存数据
- %rbx(%ebx) 用于做内存查找的基础地址
- %rsi(%esi) 用于保存源索引值
- %rdi(%edi) 用于保存目标索引值
而 %rsp(%esp) 和 %rbp(%ebp) 则是作为栈指针和基指针来使用的。下面我们通过 movq 这个指令来了解操作数的三种基本类型：立即数(Imm)、寄存器值(Reg)和内存值(Mem)。
movq 与指针
对于 movq 指令来说，需要源操作数和目标操作数，源操作数可以是立即数、寄存器值或内存值的任意一种，但目标操作数只能是寄存器值或内存值。指令的具体格式可以这样写 movq [Imm|Reg|Mem], [Reg|Mem]，第一个是源操作数，第二个是目标操作数，例如：
movq Imm, Reg->mov $0x5, %rax->temp = 0x5;movq Imm, Mem->mov $0x5, (%rax)->*p = 0x5;movq Reg, Reg->mov %rax, %rdx->temp2 = temp1;movq Reg, Mem->mov %rax, (%rdx)->*p = temp;movq Mem, Reg->mov (%rax), %rdx->temp = *p; 这里有一种情况是不存在的，没有movq Mem, Mem这个方式，也就是说，我们没有办法用一条指令完成内存间的数据交换。如果非要完成这个操作，需要借助寄存器，例如：
movq (%rax), %rdx
movq (%rbx), %rax
movq %rdx, (%rbx)上面的例子中有些操作数是带括号的，括号的意思就是寻址，这也分两种情况：
- 普通模式，
(R)，相当于Mem[Reg[R]]，也就是说寄存器 R 指定内存地址，类似于 C 语言中的指针，语法为：movq (%rcx), %rax也就是说以%rcx寄存器中存储的地址去内存里找对应的数据，存到寄存器%rax中 - 移位模式，
D(R)，相当于Mem[Reg[R]+D]，寄存器 R 给出起始的内存地址，然后 D 是偏移量，语法为：movq 8(%rbp),%rdx也就是说以%rbp寄存器中存储的地址再加上 8 个偏移量去内存里找对应的数据，存到寄存器%rdx中
因为寻址这个内容比较重要，所以多说两句，不然之后接触指针会比较吃力。对于寻址来说，比较通用的格式是 D(Rb, Ri, S) -> Mem[Reg[Rb]+S*Reg[Ri]+D]，其中：
D- 常数偏移量Rb- 基寄存器Ri- 索引寄存器，不能是 %rspS- 系数 除此之外，还有如下三种特殊情况(Rb, Ri)->Mem[Reg[Rb]+Reg[Ri]]D(Rb, Ri)->Mem[Reg[Rb]+Reg[Ri]+D](Rb, Ri, S)->Mem[Reg[Rb]+S*Reg[Ri]]我们通过具体的例子来巩固一下，这里假设 %rdx 中的存着 0xf000，%rcx 中存着 0x0100，那么0x8(%rdx)=0xf000 + 0x8=0xf008(%rdx, %rcx)=0xf000 + 0x100=0xf100(%rdx, %rcx, 4)=0xf000 + 4*0x100=0xf4000x80(, %rdx, 2)=2*0xf000 + 0x80=0x1e080
算术和逻辑操作
需要两个操作数的指令
addq Src, Dest -> Dest = Dest + Src
subq Src, Dest -> Dest = Dest - Src
imulq Src, Dest -> Dest = Dest * Src
salq Src, Dest -> Dest = Dest << Src
sarq Src, Dest -> Dest = Dest >> Src
shrq Src, Dest -> Dest = Dest >> Src
xorq Src, Dest -> Dest = Dest ^ Src
andq Src, Dest -> Dest = Dest & Src
orq Src, Dest -> Dest = Dest | Src需要一个操作数的指令
incq Dest -> Dest = Dest + 1
decq Dest -> Dest = Dest - 1
negq Dest -> Dest = -Dest
notq Dest -> Dest = ~Dest流程控制
RISC-V 指令集
指令的表示
RISC-V的指令集的指令都可以表示成32位的机器码，例如对add x9, x20, x21这条指令，用机器码表示就是
0 21 20 0 9 51
0000000 10101 10100 000 01001 0110011
funct7 rs2 rs1 funtc3 rd opcodeopcode:操作码，指令的基本操作rd:谜底操作数寄存器，用来存放操作结果funct3:一个另外的操作码字段rs1:第一个源操作数寄存器rs2:第二个源操作数寄存器funct7: 一个另外的操作码字段
(在这里补充基本的RISC-V计算操作)
基本指令
逻辑控制指令
条件操作
beq rs1, rs2, L1 如果(rs1==rs2)则转到L1语句
bne rs1, rs2, L1 如果(rs1!=rs2)则转到L1语句
// C 代码
if(i==j) f = g+h;
else f = g-h;
f,g,... 把存在x19, x20, ...中
// RISC-V 代码
bne x22, x22 Else
add x19, x20, x21
beq x0, x0, Exit
Else: sub x19, x20, x21
Exits: ...循环语句
// C代码
while (save[i] == k) i += 1;
// i在x22中，k在x24中，save的地址在x25中
// RISC-V代码：
Loop: slli x10, x22, 3
add x10, x10, x25
ld x9, 0(x10)
bne x9, x24, Exit
addi x22, x22, 1
beq x0, x0, Loop
Exit:...编译器主要靠识别基本块来生成条件跳转指令，基本块是指，没有嵌入分支的连续指令序列，没有分支目标（除非在开头），它的特点是，只有第一个指令可能被跳转到，只有最后一个指令可能跳转到其他地方。
更多的条件操作：
// 有符号
blt rs1, rs2, L1 如果(rs1<rs2)则转到L1语句
bge rs1, rs2, L1 如果(rs1>=rs2)则转到L1语句
// 无符号
bltu rs1, rs2, L1 如果(rs1<rs2)则转到L1语句
bgeu rs1, rs2, L1 如果(rs1>=rs2)则转到L1语句例子：
// C 代码
if (a > b) a+=1;
a保存在x22， b保存在x23
// RISC-V 代码
blt x22, x23, Else
addi x22, x22, 1
Else:过程调用（函数调用）
- 过程调用：跳转和链接（jump and link）
jal x1, ProcedureLabel将下一条指令的地址（PC+4）存入x1，然后跳转到目标地址处 - 过程返回：寄存器跳转和链接（jump and link register）
jalr x0, 0(x1)类似jal，但跳转到0 + x1中保存的地址。在 RISC-V 中，x0 是一个特殊的“黑洞”寄存器，它的值永远是 0，写进去的任何数据都会被直接丢弃。
叶子过程
// C 代码
long long int leaf_example (long long int g, long long int h,
long long int i, long long int j)
{
long long int f;
f = (g + h) - (i + j);
return f;
}
参数 g, …, j 保存在 x10, …, x13 中
F 保存在 x20 中
x5, x6 保存临时变量
需要把 x5, x6, x20 存入栈中
// RISC-V 代码
leaf_example:
addi sp,sp,-24 // sp为栈指针，要将3个寄存器存到栈中需要24个字节，所以sp减去24
sd x5,16(sp) // 将x5存到栈中，地址为sp+16
sd x6,8(sp) // 将x6存到栈中，地址为sp+8
sd x20,0(sp) // 将x20存到栈中，地址为sp+0
add x5,x10,x11 // x5 = x10 + x11
add x6,x12,x13 // x6 = x12 + x13
sub x20,x5,x6
addi x10,x20,0 // 执行函数运算
ld x20,0(sp)
ld x6,8(sp)
ld x5,16(sp) // 将刚才存入栈的值重新存回寄存器
addi sp,sp,24 // 回复栈顶位置
jalr x0,0(x1) // 结束函数调用，返回x1中保存的PC地址要将x5,x6,x20移入栈中的原因是，这些寄存器中本来可能保存着调用该函数之前的某些值，直接修改可能会影响到调用该函数之前的某些值，所以需要将这些值存入栈中，等函数调用结束之后再将这些值从栈中恢复出来。
非叶过程
对于非叶过程，调用者需要在栈中保存
- 它的返回地址（通常是 x1 寄存器）。
- 调用后还需要的任何参数和临时变量（如传入的参数 x10）。
- 当被调用的子过程执行完毕后，再从栈中恢复这些数据 。
// C 代码，阶乘函数
long long int fact (long long int n){
if (n < 1) return 1;
else return n * fact(n - 1);
}
传入的参数 n 保存在 x10 寄存器中，函数最终的计算结果（返回值）也存放在 x10 寄存器中// RISC-V 代码
fact： // 阶乘函数
addi sp, sp, -16 // 开辟两个寄存器的空间
sd x1, 8(sp) // 将返回地址（x1）保存到栈中
sd x10, 0(sp) // 将当前的参数 n（x10）保存到栈中
addi x10, x10, -1 // n = n - 1
bge x5, x10, L1 // 如果 x5 >= 0(即x0)，则跳转到 L1继续递归
addi x10, x0, 1 // 否则将返回值设为1
addi sp, sp, 16 // 释放栈空间
jalr x0, 0(x1) // 根据x1中的地址，返回PC中的上一层调用
L1：
addi x10, x10, -1 // 更新 n = n - 1
jal x1, fact // 递归返回 fact(n-1)
// --- 此时子函数已返回，运算结果存在 x10 中 ---
addi x6, x10, 0 // 将子函数返回的 fact(n - 1) 结果暂存到 x6
ld x10, 0(sp) // 【恢复现场】从栈中读出原本存进去的 n，放回 x10
ld x1, 8(sp) // 【恢复现场】从栈中读出原本存进去的返回地址，放回 x1
addi sp, sp, 16 // 释放当前层的栈空间（出栈），此处不需要保留原值
mul x10, x10, x6 // 核心计算：返回值 = n * fact(n-1)
jalr x0, 0(x1) // 带着最新计算的结果，返回上一层字符数据操作
在计算机中，字符数据是按字节编码的。常见的字符集包括：
- ASCII：使用 8 位表示 128 个字符（包含 95 个可显示字符和 33 个控制字符）。
- Latin-1：使用 8 位表示 256 个字符，在 ASCII 基础上增加了 96 个可显示字符 。
- Unicode：32 位字符集，涵盖世界上大多数的字母表和符号，常用于 Java 和 C++ 的宽字符 。
- UTF-8 / UTF-16：Unicode 的变长编码实现方式
C 语言中的 char（字节）、short（半字）和 int（字）等不同大小的数据类型，在 RISC-V 中有专门的 Load/Store 指令来处理。
从内存取数 (Load) 由于 RISC-V 寄存器是 64 位的，当加载小于 64 位的数据时，需要进行位扩展：
有符号数加载（符号扩展为 64 位并存入寄存器 rd）：
lb rd, offset(rs1)：读取 1 个字节 (Byte) 。lh rd, offset(rs1)：读取半字 (Halfword, 16位) 。lw rd, offset(rs1)：读取一个字 (Word, 32位) 。 无符号数加载（零扩展为 64 位并存入寄存器 rd）：lbu rd, offset(rs1)：读取无符号字节 。lhu rd, offset(rs1)：读取无符号半字 。lwu rd, offset(rs1)：读取无符号字 。
向内存存数 (Store) 将寄存器中的数据存入内存时，只会保存寄存器最右侧（低位）的对应位数，其余高位将被忽略 。
sb rs2, offset(rs1)：保存最右端的 8 位 (1 字节) 。sh rs2, offset(rs1)：保存最右端的 16 位 (半字) 。sw rs2, offset(rs1)：保存最右端的 32 位 (字) 。
基于上面的内容，我们用字符串复制来看一下数(char)的存取，即按字节（即 C 语言中的 char）一个一个地从源字符串搬运到目标字符串，直到遇到结束符 \0（数值为 0）。
// C 代码在编写RISC-V代码前，我们需要先规定需要使用到的寄存器及其角色
x10：目标字符串 x[] 的基地址（指针）x11：源字符串 y[] 的基地址（指针）x19：用作数组下标（因为它是保存寄存器，用之前需要先压栈保护） x5, x7：计算出来的元素绝对内存地址x6：当前搬运的 char 字符数据
// RISC-V 代码
strcpy:
add sp, sp, -8 //栈开辟一个寄存器的空间
sd x19, 0(sp)
addi x19, x0, x0 // 将x19归零，用来存i
L1: // 进入while循环
add x5, x11, x19 // 将y[i]的下表更新
lbu x6, 0(x5) // 将x5下标对应的y[i]元素存入x6
addi x7, x10, x19 // 将x[i]的下标更新
sb x6, 0(x7) // 将x6里面存的char存入x7对应的内存地址中
beq x6, x0, L2 // 如果y[i] == 0，退出
addi x19, x19, 1 // i = i+1
jal x0, L1 // while 循环的地址不用返回直接丢到x0就行
L2：
// 恢复栈指针
ld x19, 0(sp)
addi sp, sp, 8
jalr x0, 0(x1)指令中的32位常量
因为 RISC-V 单条指令长度只有 32 位，装不下 32 位的数字，必须拆成 高 20 位 + 低 12 位 分批运送：
- 运送高 20 位：使用
lui指令，把数值塞进寄存器的 [31:12] 位。 - 运送低 12 位：使用
addi指令，把剩下的数值累加到寄存器的低位上。

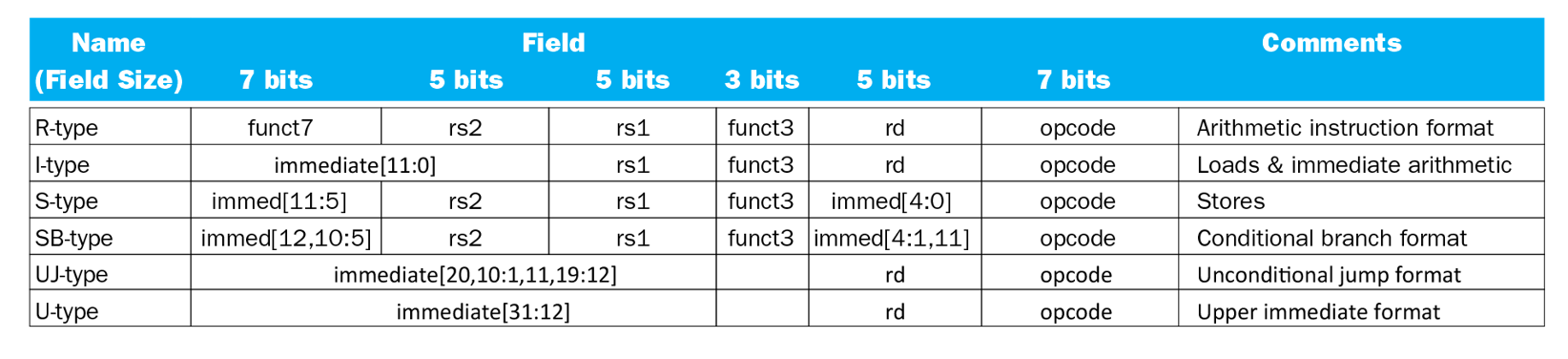

RISC-V 中指令编码格式总结
数据竞争(Data Race)和同步
数据竞争（Data Race）： 多个处理器同时访问同一个内存位置，且至少有一个是写操作。结果取决于谁跑得快（不确定性），因此我们需要硬件级别的强制同步机制。
原子操作（Atomic Operations）
要解决上述问题，我们需要**“原子操作”。 “原子（Atom）”在古希腊语中意为“不可分割”。在计算机里，原子操作意味着“读、修改、写回”这三个步骤必须一气呵成，中间不能被任何人打断**。
实现原子操作通常有两种流派：
- 单一复杂指令：一条指令直接锁住总线，完成内存交换。
- 指令对（Load-Reserved / Store-Conditional）：RISC-V 采用的精简流派。
预留取数 和 条件存数
lr.d rd, (rs1)(Load-Reserved)动作：从内存地址 rs1 读出数据放到 rd。
潜台词：“我在这放了个标记（预留），我待会还要回来写数据，谁也别动！”
sc.d rd, (rs1), rs2(Store-Conditional)尝试把 rs2 的值写入内存地址 rs1。 成功（返回 0）：如果从刚才 lr 标记后，没有任何人改过这个地址，那么写入成功。
失败（返回 非0）：如果中间有其他处理器偷偷改了数据，那么写入失败!
例子 原子交换：
目标：把寄存器 x23 里的新值，和内存 (x20) 里的旧值互换。
again:
lr.d x10, (x20) # 从内存 (x20) 读出当前值（旧值），存到 x10 里。同时对这个内存地址进行“预留”标记。
sc.d x11, (x20), x23 # 把 x23 的新值尝试写入内存 (x20)。
# - 硬件会自动检查标记。
# - x11 会收到这次尝试的“执行状态反馈”（0 代表成功，非 0 代表失败）。
bne x11, x0, again # 比较 x11 和 0 (x0)。
# 如果不相等，说明刚才存数失败了，被别人抢先修改了内存，那就乖乖跳转回 again 标签，从头再来一次。
addi x23, x10, 0 # 此时内存里已经是 x23 的新值了。我们再把刚才暂存在 x10 里的“旧值”复制回 x23 (x10 + 0 -> x23)。加锁与解锁（Spinlock）
addi x12, x0, 1 # x12 = 1,手里先捏好一把“闭锁用的锁头”（数值 1）。
again: lr.d x10, (x20) # 看一眼锁现在的状态，存入 x10，并留下标记。
bne x10, x0, again # - 如果 x10 != 0（别人已经锁上了）,直接跳回 again 继续盯着（这叫“自旋等待”）。
# - 如果 x10 == 0正好空闲，继续往下走。
sc.d x11, (x20), x12 # 【步骤 3：抢占锁】既然刚刚看是空闲的，赶紧把我手里的 1 (x12) 塞进内存 (x20) 里去上锁！
# - x11 记录这次抢占动作是成功 (0) 还是失败 (非0)。
bne x11, x0, again # 【步骤 4：第二重检查 - 我抢赢了吗？】
# - 虽然刚才看是空闲的，但可能在我动手塞 1 的那零点几纳秒里，被另一个处理器抢先塞了 1！
# - 如果 x11 != 0 (写入失败，说明被截胡了)，郁闷地跳回 again 重新排队。
# - 如果 x11 == 0，恭喜！这把锁彻底归我了，接下来可以安心执行我的私密代码了。
